Továrna na integrované senzorové spínače za značkou CSX
- 1. Čistě mechanický design s nulovou spotřebou energie
- 2. Vícekanálová paralelní spolehlivost
- 3. V souladu s RoHS a vakuově utěsněné
- 4.OEM/ODM a úplné přizpůsobení
- 5.Volné vzorky pro hodnocení
- 6. Rychlá globální přeprava
Senzorové spínače pro každý požadavek na snímání
Čtyři zkonstruované produktové řady zahrnující vibrace, náklon, orientaci a detekci pohybu – od ultrakompaktních SMD dílů až po průmyslové utěsněné spínače.
Mechanické vibrační senzory a spínače, které detekují mikrovibrace, posun a pohyb s nulovým klidovým výkonem.
1.Snímač vibrací s velmi vysokou citlivostí (řada CSX-SEN)
2. Vysoce citlivý vibrační spínač (S180 / S300)

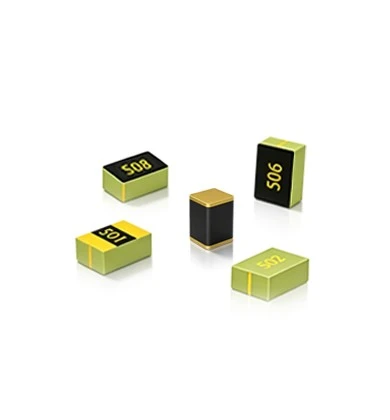

3. Vibrační spínač se střední citlivostí (S01 / S02 / S06 / S08)
Vícekanálové spínače paralelního náklonu pro ochranu proti převrácení a detekci úhlu na horizontálních nebo vertikálních deskách plošných spojů.
Všesměrový spínač náklonu řady 1.CSX (15 stupňů – 90 stupňů)
2. Vertikální deska VT45 / XT45 (NO / NC)
3. Průmyslové vertikální a horizontální typy (IP65–IP68)
Jednosměrné, dvoucestné, čtyřcestné a šestiosé mechanické spínače, které nahrazují gyroskopy ve výrobcích pro snímání orientace.
1. Jednosměrný spínač sklonu (S07, S07D, CSX2010)

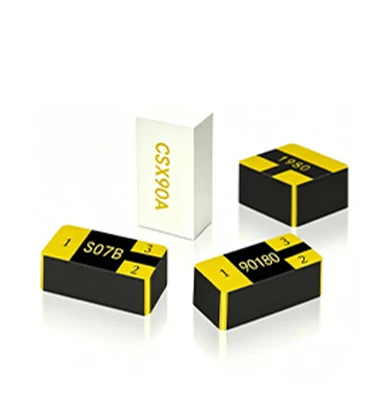

2. Obousměrný spínač sklonu (S07B, 90180, CSX90A)
3. Čtyřcestný S04 a šesticestný S86 (alternativní gyroskop)
Vysoce spolehlivé spínače pro aplikace, které vyžadují bezkontaktní snímání bez opotřebení nebo kombinovanou detekci pohybu a polohy.
1. Fotoelektrický spínač sklonu (CSX15PS–CSX60PS)
2. Spínač detekce pohybu a polohy (X65 / BT45)
3. Další spínače sklonu
Vybrané produkty: Technické specifikace pro Design-In
-

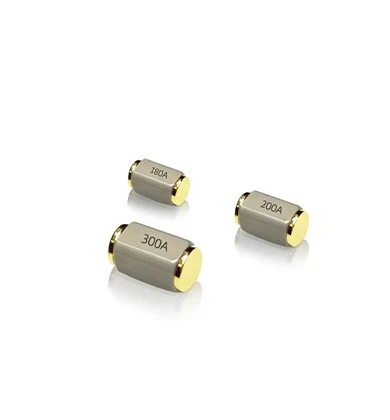

Senzor vibrací (ultra vysoká citlivost)
-

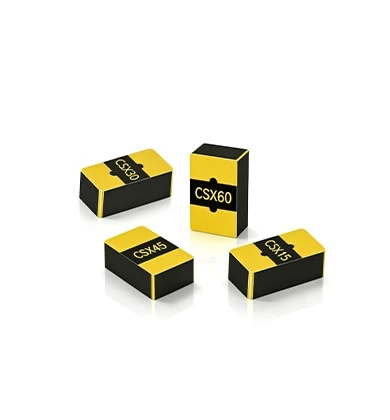

Všesměrový spínač náklonu řady CSX
-
Mikrovibrační spínač (spotřebitelská třída)
-

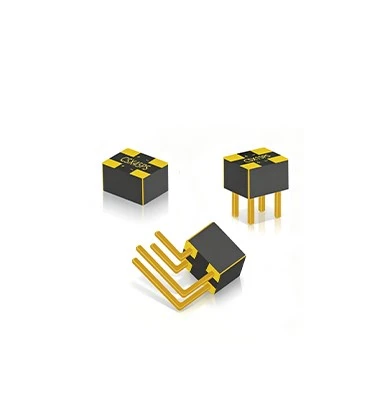

Fotoelektrický spínač náklonu
-
Vícesměrový spínač náklonu
-

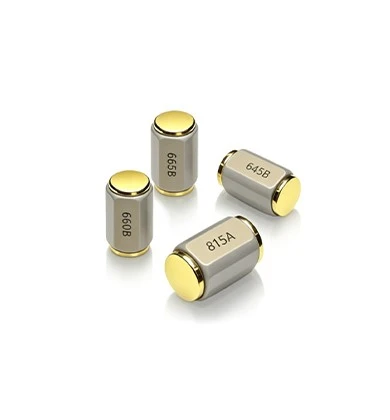

Vertikální všesměrový spínač naklápění (průmyslová třída)
| Parametr | Hodnota |
| Vlastní spotřeba energie | ≈ 0 |
| Provozní napětí | 0,5 – 24 V DC |
| Provozní proud | 2 µA – 10 mA |
| Kontaktní odpor | < 30 Ω |
| Izolační odpor | > 10 MΩ |
| Provozní teplota | −40 stupňů až +85 stupňů |
| Velikosti balení | 2,0 × 2,0 × 3,0 mm · 2,5 × 2,5 × 4,8 mm · 3,0 × 3,0 × 5,2 mm |
| Montáž | SMT |
| Parametr | Hodnota |
| Možnosti úhlu spouštění | 15 stupňů / 30 stupňů / 45 stupňů / 60 stupňů / 80 stupňů / 90 stupňů |
| Velikost balení | 4,9 × 2,5 × 1,85 mm |
| Struktura | Vícekanálové paralelní + více korálků |
| Provozní napětí / proud | 0,5–24 V DC · 2 µA – 10 mA |
| Montáž | Podporuje horizontální montáž (lícem dovnitř nebo lícem ven) a vertikální montáž (vedle sebe) |
| Aplikace | Alarmy proti převrácení napájení, proti neoprávněné manipulaci a vandalismu |
| Parametr | Hodnota |
| Struktura | Single Bead/Double Bead |
| Způsoby instalace | SMT |
| Rozměry balíčku | 2*2*2,8mm/3*3*4,5mm/2*1,5*0,95mm/3,2*4,8*1,6mm/3,2*4,8*1,6mm/2*1,5*1,25mm |
| Parametr | Hodnota |
| Možnosti úhlu spouštění | 15 stupňů / 30 stupňů / 45 stupňů / 60 stupňů |
| Provozní napětí | 3,3 / 5 V DC |
| Provozní proud | 10 mA |
| Životnost | 50 000 hodin |
| Velikost balení | 4,2 × 3,2 × 3,0 mm |
| Způsoby instalace | Horizontální deska/vertikální deska SMT / DIP |
Alternativně je v počátečním stavu spínač normálně otevřený; při naklonění v jednom směru k spínacímu úhlu se spojí kolíky 1 a 2; při naklonění v opačném směru k úhlu spínání jsou kolíky 1 a 3 spojeny.
| Parametr | Hodnota |
| Rozměr balení | 4,9*2,5*1,6mm/4,9*2,5*2,3mm/4,95*5,15*3,1mm |
| Hodnocení těsnění | IP68 |
| Materiál | PCB |
| Montáž | Vertikální deska, horizontální deska |
| Spotřeba energie | ≈0 |
| Parametr | Hodnota |
| Modelky | 615A / 645B / 660B / 665B / 815A / 830A / 845A / 865A |
| Možnosti úhlu spouštění | 15 stupňů / 30 stupňů / 45 stupňů / 60 stupňů / 65 stupňů |
| Hodnocení těsnění | IP68 |
| Velikosti balení | 3,0 × 3,0 × 5,2 mm · 5,5 × 5,5 × 7,2 mm |
Mechanika za spínačem snímače s nulovým výkonem
Kde jsou navrženy senzorové spínače CSX
- GPS Tracker do auta, inteligentní aromaterapeutický difuzér do auta
- Streamovací zpětné zrcátko, TPMS (systém monitorování tlaku v pneumatikách)
- Dashcam
- Chytré helmy, chytré hodinky a chytré náramky
- Chytrá masážní pistole, chytrá váha tělesného tuku
- Masážní přístroje, přístroje na čištění obličeje, pulzní oxymetry
- Korektor držení těla
- Chytré dveřní zámky, chytré kamery, chytré odpadkové koše
- Plynoměry, elektroměry, vodoměry
- Elektrické zubní kartáčky, dálkové ovladače
- Trezory
- Džbán na vodní filtr, vyhřívaný šálek, šálek na šťávu
- Germicidní lampy, ultrazvukové přístroje, záchodová sedátka
- Ohřívače, malé ventilátory, Mosquito Killer
- Zvlhčovač, aromaterapeutický difuzér
- Alarmy proti neoprávněné manipulaci pro měřiče plynu / vody / elektřiny a trezory
- Ochrana proti převrácení pro lékařské přístroje
- Nabíjecí stanice, elektromechanická zařízení
- Logistické štítky a sledování majetku
- Dalekohledy, zaměřovače s červeným bodem, infračervené termovizní zaměřovače atd.
- Cyklistický počítač, zadní světlo
- Chytré hračky, hrací kostky, elektronické Rubikovy kostky, herní ovladače atd.
- Budíky, venkovní osvětlení atd.

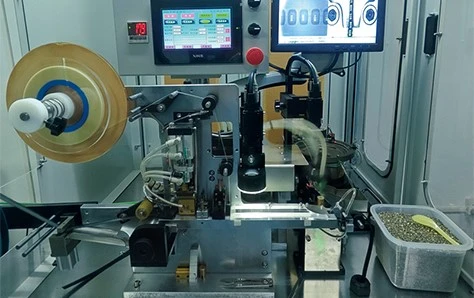

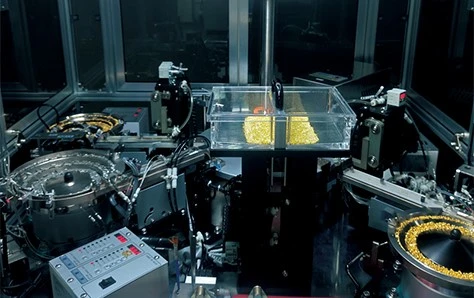

Automatizovaná, vysoce výkonná výroba
-

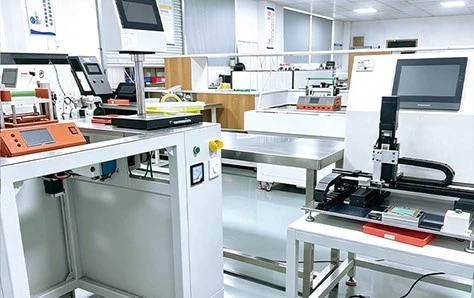

Deset plně automatických testovacích platforem schopných univerzálního naklánění, vibrací a rotace s denní testovací kapacitou 2 miliony hotových jednotek.
-
Šestiosá simultánní přesná vrtačka; denní produkce 1 milionu vysoce přesných mikrovrtaných dílů.
-
Šest vysokorychlostních, plně automatizovaných integrovaných lepicích a lepicích strojů s denní kapacitou balení 2 miliony jednotek.
-

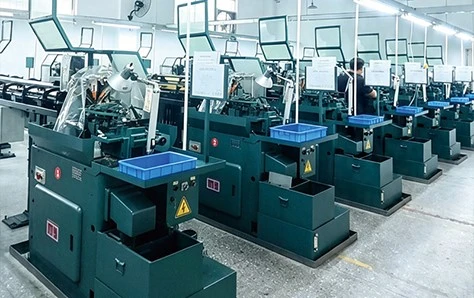

Vybaveno třiceti přesnými automatickými soustruhy dovezenými z Tchaj-wanu, schopnými zpracovat jeden milion hardwarových dílů denně.
-
Čtyři montážní linky na vibrační a naklápěcí spínače s denní výrobní kapacitou 3 miliony kusů.
-

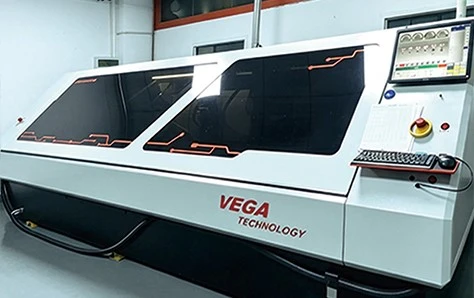

Šest vysoce přesných, vysoce výkonných laserových řezacích strojů produkuje 1,8 milionu hotových kusů denně.
Šest technických pilířů, díky nimž jsou senzorové spínače CSX spolehlivou a cenově dostupnou volbou.
Chytřejší alternativa ke G-senzorům a gyroskopům
Přímý proces od inženýra k inženýrovi navržený tak, aby váš senzor rychle přešel do výroby.
Analyzujte podmínky aplikace, identifikujte okrajové podmínky, jako je úhel náklonu, napájení, faktory prostředí a instalační prostor, určete základní technické parametry a předvídejte potenciální strukturální rizika.
Vyberte vhodný model naklápěcího spínače na základě provozních podmínek, porovnejte klíčové parametry, jako je úhel spouštění, životnost a balení, poskytněte primární výběr a alternativní možnost a vydejte referenční tabulku výběru.
Vzorky jsou připraveny na vyžádání spolu se specifikacemi a pokyny k instalaci s jasně definovaným termínem dodání; vzorky jsou určeny pouze pro laboratorní vyhodnocení a nesmějí být použity přímo v sériové výrobě.
Provádějte testy spolehlivosti, včetně spouštění úhlu naklonění, testování při vysokých a nízkých teplotách a rázového stárnutí; společně analyzujte anomálie, iterujte řešení a ověřte, zda komponenty splňují specifikace na úrovni systému.
Jakmile je plán dokončen, zahájí se zkušební výroba s kontrolou kvality implementovanou v celém procesu, aby byla přísně zajištěna konzistence šarže; zpětná vazba z instalací v terénu je shromažďována za účelem optimalizace montážních procesů a kompletní přípravy na sériovou výrobu.
Automatizované výrobní linky fungují stabilně a pro zajištění nepřetržitých dodávek byl zaveden komplexní systém kontroly kvality; provádíme průběžné namátkové kontroly, poskytujeme technickou podporu a optimalizujeme náklady.
- 01
- 02
- 03
- 04
- 05
- 06
Kontaktní informace
Shenzhen Chengshengxing Technology Co., Ltd.
-
E-mail:
-
Tel:
-
Whatsapp:
-
Adresa:
6th Floor, Building B, East Zone, Xingdao Industrial Park, Shangxue Technology Park, Jihua Road, Bantian Street, Longgang District, Shenzhen
|
* Vezměte prosím na vědomí naše požadavky na standardní produktové řady jako referenciMinimální objednané množství |
|
| Název produktu | MOQ |
| Plastové přepravky | 1000pcs |
| Plastové paletové boxy | 1000pcs |
| Rotační lisovací kontejnery | 1000pcs |
Vyžádejte si cenovou nabídku a bezplatný vzorek
Obraťte se na náš tým ohledně dotazů, nabídek nebo možností spolupráce.
Slibujeme, že na váš dotaz odpovíme do 24 hodin. Vaše údaje budou přísně důvěrné a budou použity výhradně k reakci na vaši žádost – ceníme si vašich potřeb a soukromí.
Často kladené otázky
Jsou vibrační senzory a spínače náklonu CSX napájeny?
Mohou naklápěcí spínače CSX nahradit rtuťové spínače?
Jaká je zásada vzorku a minimální množství objednávky?
Můžete přizpůsobit úhel spouště, velikost nebo vodotěsnost?
Splňují produkty CSX mezinárodní standardy shody?
